嵌入式工控机与4U工控机在视觉项目里的区别，不在于谁的算力更高，而在于相机怎么接、图像在哪处理、要插几张扩展卡。判断机器视觉工控机的形态，先把相机数量、连接方式、图像处理负载和扩展卡需求这四项条件摆出来，再看哪种机箱结构能满足。

　　四项条件里，相机数量与连接方式最先决定结构。相机走标准以太网接口时，一根网线接一台相机，网口数量就是可直连的相机数量上限;相机走Camera Link或CoaXPress这类接口时，必须占用一张采集卡和一个插槽。

　　图像处理负载与扩展卡需求决定算力与插槽。传统视觉算法的耗时集中在处理器单核与内存带宽上;引入深度学习推理后，时间主要花在显卡上，功耗与散热需求随之上升。要插几张采集卡、要不要装独立显卡，直接决定机箱要留几个插槽。

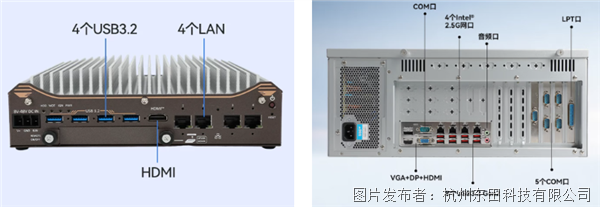

　　机器视觉工控机里，嵌入式机型以无风扇一体式机箱为主，深度多在二十厘米上下，供电通常走直流输入，PCIe插槽很少甚至没有，热量靠机壳散出。它适合相机就近接入、柜内空间紧张的项目。

　　4U机架式机型走的是另一条路，它按19英寸机架设计，高度4U，机箱内部留出多个PCIe插槽与三到四组硬盘位，电源常见300W以上，风扇形成前后贯通的散热风道。代价是体积与重量成倍增加，通常固定在电控柜里。

　　机器视觉工控机的分界，第一条判据是扩展卡数量。相机全部走板载网口、算法以传统视觉与轻量推理为主时，机箱里不需要再插卡，嵌入式机型的体积与直流供电反而成为优势，现场也往往不必为它单独留出机柜位置。

　　需要多张采集卡、一张高功耗独立显卡，或者要同时装运动控制卡、光源控制卡和网卡时，判据就转向插槽、电源与散九游体育,九游体育股份有限公司,九游体育官方网站,九游Sports热。多张卡同时工作会抬高机箱内的热负荷，4U的插槽密度、更大功率的电源与贯通风道更能容纳这类配置。

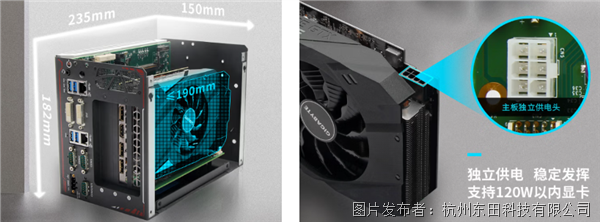

　　分界之间还有中间形态。东田DTB-3312-H310同样是无风扇嵌入式机型，但提供1个PCIe x16、1个PCIe x8和1个PCIe x4插槽，可安装120W独立显卡，适合只需要一张采集卡或一张中功耗显卡的项目。

　　形态定下来之后，还要确认网口速率与供电。多台相机接在同一个网口上时，带宽由它们共享;分辨率与帧率越高，占用的带宽越多，所以高分辨率相机通常各占一个网口。相机若要用网线供电，还要看机型是否支持PoE与整机功率上限。

　　算力要按算法类型核算，而不是只看处理器型号新旧。传统视觉算法的耗时多集中在单核与内存带宽上，深度学习推理则主要花在显卡上。先把单帧处理时间与产线节拍算清楚，再决定要不要独立显卡、显存要留多大。

　　机器视觉工控机的存储与长期运行条件要一起确认。连续拍摄的图像序列会很快占满系统盘，通常另配固态盘做缓存，历史图像再落到机械盘或服务器上。产线机器多为长时间连续运行，要确认散热方式、风扇是否便于更换、硬盘位是否方便抽换，无风扇机型还要看机柜通风条件。

　　机器视觉工控机的形态不取决于行业名称，而取决于相机数量、连接方式、图像处理负载与扩展卡需求。相机走板载网口、算法以传统视觉为主时，嵌入式机型就能承接;需要多张采集卡或高功耗独立显卡时，4U机型的插槽与电源余量更能容纳。东田两类形态各覆盖一段。

　　要看相机的接入方式与扩展需求量。相机全部走板载网口时嵌入式机型的体积与直流供电更占优;需要多张采集卡或高功耗显卡时，4U机型在插槽、电源与散热上更从容。

　　相机走标准以太网接口时可以。这类相机通过网口取图，主机侧只要网口数量与带宽足够，就不必再插采集卡;如果相机用的是采集卡专用接口，则仍需要对应插槽。

　　先统计相机数量与单台的带宽需求，再确认网口是千兆还是2.5G、是否支持PoE以及整机的供电总功率。相机集中供电时，整机功率上限往往比单口速率更先受限。
